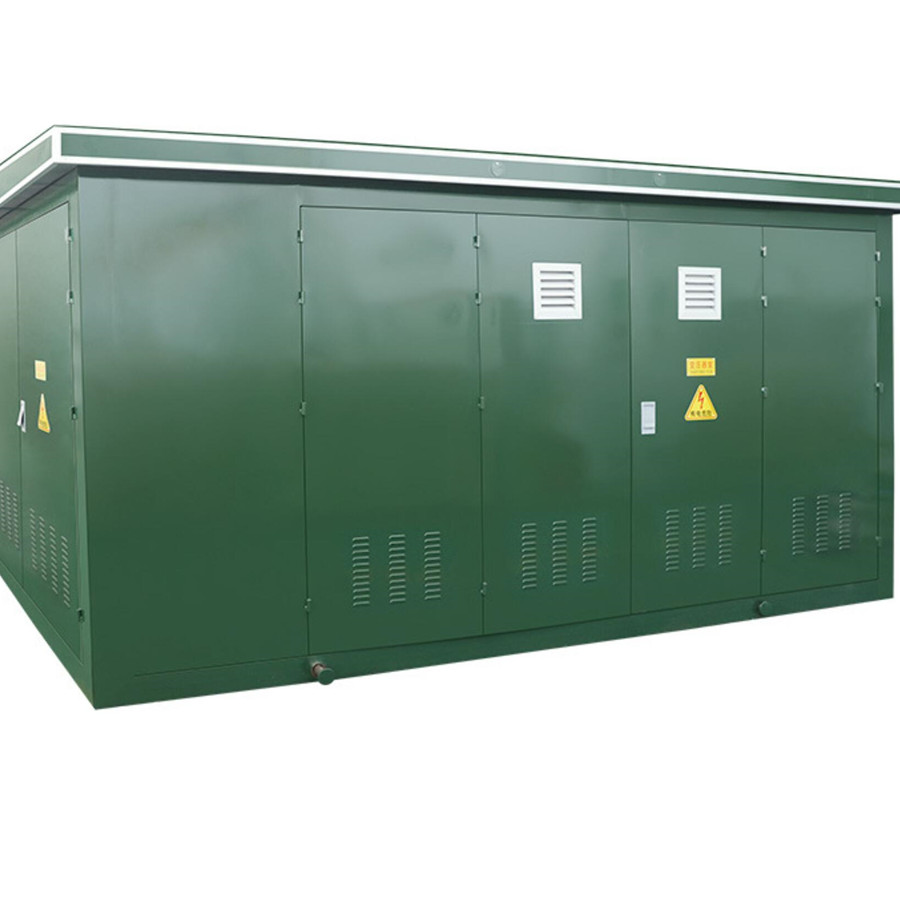

1.外壳结构

a.变电站框架由槽钢和角钢制成，具有足够的机械强度和刚性。

b.外壳的材料可以是冷轧钢板，不锈钢板，复合彩板或铝合金板。

c.钢板用于隔离每个托架，并且在变电站中提供了照明装置。

d.屋顶为双层结构，可有效防止热辐射。

e.变压器室分为开放式和封闭式。变压器的散热器位于室外，用于开放式结构，可以利用自然风有效地散热。而用于封闭式结构的变压器具有单独的房间，在所述房间中设置自动排气装置以控制变压器室内的温度。

f.变电站的房门采用低温式密封条，在低温环境下可以达到良好的密封效果。

g。变电站表面的油漆在高温下用烤漆处理，可以有效地延缓紫外线引起的降解。

h.外壳可以涂成多种颜色，以与周围环境相协调。

2.高压机组

a.高压室提供HXGT16-40.5，XGT5-40.5和HXGT10-40.5开关设备，结构紧凑，易于组合。用户可以根据他们的请求进行各种组合。

b. HXGT16-40.5开关设备，配有FT16-40.5R型负载开关-保险丝组合开关，用于风力发电和光伏发电。本发明具有体积小、结构紧凑、操作简单、维修方便、使用安全等优点。

c. XGT5-40.5开关设备配有VT16-40.5断路器，具有分断能力高、结构紧凑、性能优越、可靠性高等特点。

d.开关设备具有防止误操作的完整功能，以确保操作和维护的安全。

3.变压器单元

a.变压器采用低损耗S11型油浸式变压器或SCB11型干式变压器。

b.该变压器体积小，维修方便。

c。变压器室的自然通风良好，或者可以通过自动控制风扇的风来降低变压器室的温度。

d.在LV侧的端子与母线之间采用软连接，可以有效地保护变压器的LV衬套免受挤压和漏油的影响。

4.LV单元

a. LV开关设备使用TANW1系列智能CB和TANM1系列MCCB，或指定制造商应客户要求生产的CB。

b.可以根据用户的要求设计窗帘方案。

5.配电网自动化装置

a.自动终端设备是TA-D20类型，在考虑了风力变电站运行的恶劣环境后，对其设计进行了优化。

b.产品适应环境温度能力强，具有双光纤环网通信功能，抗干扰、防震、防潮、防雷能力强，功耗低。

c。该产品具有测量控制，无电池保护，数据处理，监控报警和异常检测与通信功能。

6.电源专用不间断电源

a.变电站安装TA-UP01/TA-UP02天安集团生产的风电专用不间断电源。

b。该产品具有很强的适应环境，抵抗休克和干扰的能力，并且稳定范围广。
